Inleiding: Een Tweede Kans voor een Hopeloos Geval

De iPhone 14 Pro die in deze reparatie wordt besproken, had een dramatische voorgeschiedenis. Het toestel was door een auto overreden en een eerdere reparateur had al geprobeerd het probleem op te lossen door de beeldchip te verwijderen, maar zonder succes. Het scherm bleef zwart, en voor de eigenaar betekende dit geen toegang tot waardevolle foto's, berichten en andere onvervangbare data. Deze casestudy toont hoe systematische diagnostiek en micro-soldering expertise het verschil kunnen maken tussen permanent dataverlies en volledige recovery.

De Initiële Diagnose: Is de Telefoon Echt Dood? [00:00 - 02:02]

Wanneer een technicus spreekt over een "geen beeld" probleem, betekent dit niet per se dat de telefoon volledig dood is. Het toestel kan intern volledig functioneel zijn terwijl het scherm zwart blijft. Dit onderscheid is cruciaal voor zowel de diagnostiek als voor de data recovery mogelijkheden.

De eerste stap in elke professionele diagnostiek is het meten van de stroomopname tijdens het opstartproces. De technicus sluit een DC-voeding aan op de batterijconnector pads en activeert de telefoon door de power-knop pads kort te sluiten. Het amperage display op de voeding toont vervolgens real-time het stroomverbruik tijdens de boot-sequentie.

Bij deze iPhone 14 Pro vertoonde het stroompatroon een normale opstartsequentie [02:02]. Dit was cruciaal goed nieuws:

Wat dit betekende:

• De processor functioneerde correct en het besturingssysteem startte op

• Het probleem lag niet aan fundamentele moederbord schade

• Data recovery was zeer waarschijnlijk mogelijk

• Het defect zat specifiek in het beeldcircuit

Voor de eigenaar transformeerde deze meting de situatie van hopeloos naar repareerbaar. De telefoon leefde, maar kon simpelweg niet communiceren met het scherm.

Systematische Foutopsporing: Van Connector naar Component [04:13 - 06:00]

Met de bevestiging dat het moederbord leefde, richtte de diagnostiek zich op het beeldcircuit. De technicus begon met het controleren van de schermconnector in diode mode. Dit is een multimeter functie die een kleine spanning door het circuit stuurt en de voltage drop meet. Elke pin op de connector heeft een verwachte waarde, en afwijkingen wijzen op defecte componenten of gebroken verbindingen.

Verrassend genoeg waren alle diode mode waarden op de schermconnector binnen normale parameters [04:13]. Voor een onervaren technicus zou dit een doodlopende weg kunnen zijn, maar een ervaren reparateur weet dat zelfs als alle waarden op de connector normaal zijn, er dieper op het moederbord een probleem kan zijn. Het defect bevond zich dus ergens tussen de display IC en de connector, of in de display IC circuits zelf.

De Cruciale Ontdekking

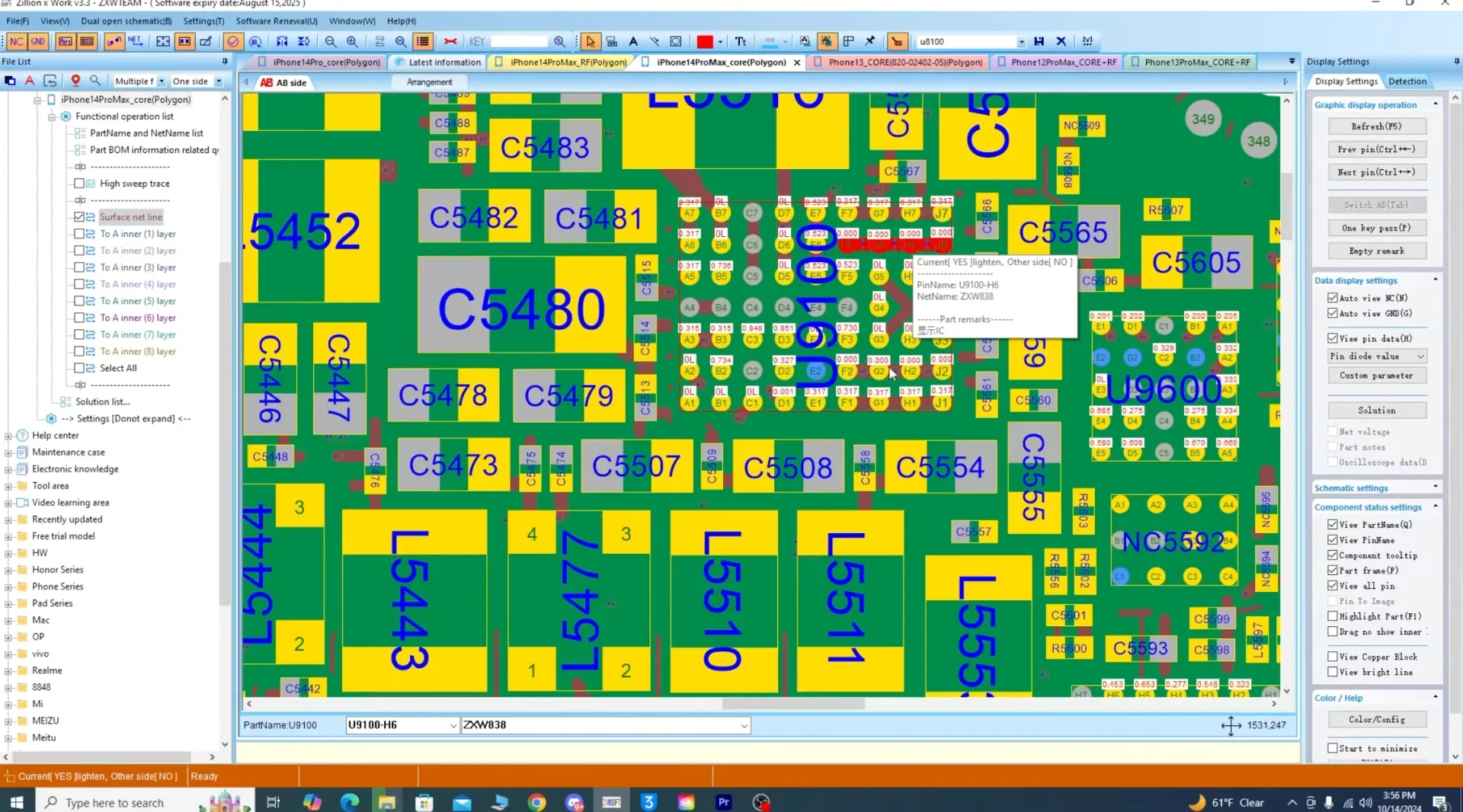

Gelukkig was de display IC al door de vorige technicus verwijderd, wat direct toegang gaf tot de pads voor meting. De iPhone 14 Pro display IC heeft honderden microscopisch kleine pads, elk met een specifieke functie zoals spanningstoevoer, grondverbindingen, datasignalen en controlesignalen. Bij het systematisch controleren van deze pads met diode mode, ontdekte de technicus iets alarmerends bij één specifieke pad: een "Open Loop" (OR) lezing in plaats van de verwachte grondverbinding [06:00].

In elektronische termen betekent "Open Loop" dat er geen elektrische continuïteit is, het circuit is onderbroken. Deze specifieke pad zou via een spoel verbonden moeten zijn met aarde, maar in plaats van een grondlezing toonde de multimeter oneindig weerstand. Dit betekende dat de spoel óf gebroken was, óf geen contact had met de pad. Zonder een functionerende grondverbinding kan de display IC niet correct communiceren met de rest van het moederbord of het scherm aansturen. Dit verklaarde perfect waarom het scherm zwart bleef, ondanks dat de rest van de telefoon functioneerde.

De Reparatie: Micro-Soldering in Actie [06:51 - 16:21]

Met de oorzaak geïdentificeerd begon het eigenlijke reparatiewerk. Het vervangen van zo'n minuscule component, vaak kleiner dan 1mm², vereist gespecialiseerde vaardigheden en apparatuur. De technicus werkt onder een stereomicroscoop met 10x tot 50x vergroting en gebruikt een hot air rework station voor gecontroleerde verhitting. Temperatuurcontrole is kritiek: te hete lucht kan omliggende componenten beschadigen, terwijl verkeerd gebruik van tools pads van het PCB kan lostrekken.

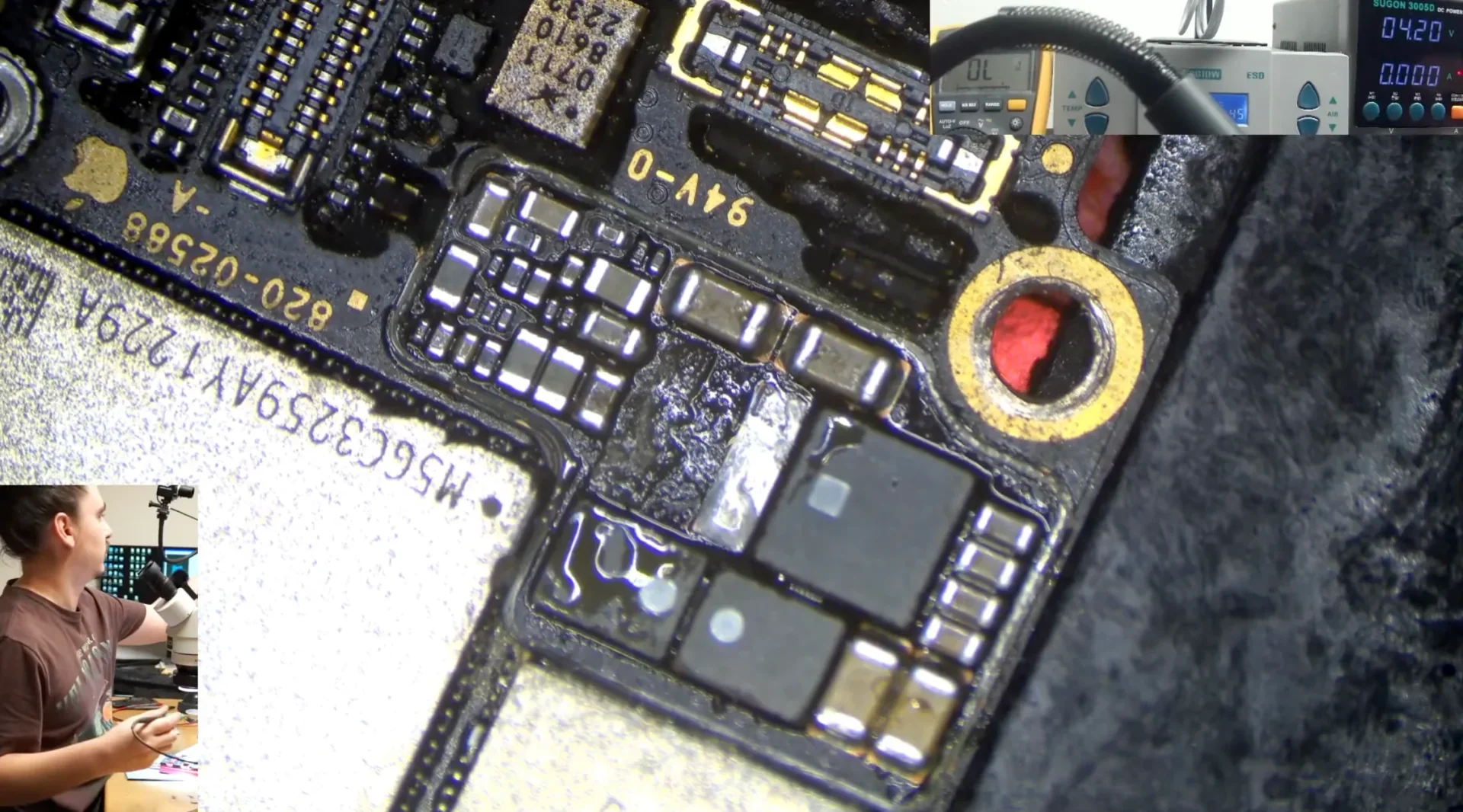

De defecte spoel werd verwijderd door eerst flux aan te brengen, het board voor te verwarmen tot ongeveer 100-150 graden Celsius, en vervolgens gerichte hete lucht van 350-400 graden te gebruiken tot het soldeer smolt [13:49]. Het voorverwarmen vermindert thermische shock en voorkomt dat het PCB kromtrekt. Na verwijdering werden de pads zorgvuldig gereinigd van overtollig soldeer met soldeer wick en flux residuen met isopropanol.

Component Sourcing en Installatie

Voor de vervanging gebruikte de technicus een donor board, een defect moederbord met intacte specifieke componenten. Dit is de meest praktische bron voor micro-componenten bij professionele reparaties. Donor boards komen vaak van "for parts" telefoons en zijn cost-effective voor componenten die niet standaard verkrijgbaar zijn.

De nieuwe spoel werd geïnstalleerd met precisie soldeertechnieken [16:15]. Een minuscule hoeveelheid soldeerpasta werd aangebracht op de pads, de component werd exact gepositioneerd met precisie pincet, en hot air werd gebruikt om het soldeer te laten smelten. De technicus liet het natuurlijk afkoelen zonder geforceerde koeling om thermische stress te voorkomen.

Het moment van waarheid kwam bij de verificatie. De technicus testte onmiddellijk met de multimeter in diode mode. Voor de reparatie was er een "Open Loop" lezing geweest, maar na de reparatie werd een grondverbinding gedetecteerd [16:21]. Het circuit was hersteld en klaar voor de display IC installatie.

Display IC Herinstallatie en Het Moment van Waarheid [17:27 - 22:23]

Met het onderliggende circuit gerepareerd kon de beeldchip opnieuw worden geïnstalleerd. De display IC gebruikt BGA (Ball Grid Array) technologie met honderden microscopische soldeerballen onder de chip. Dit is een van de meest delicate procedures in smartphone reparatie omdat er geen zichtbare verbindingen zijn en alles perfect uitgelijnd moet zijn.

Het reflow proces vereist een nauwkeurig temperatuurprofiel. Het board en de component worden geleidelijk opgewarmd in verschillende fases: eerst pre-heating bij 150-180 graden om thermische spanning te minimaliseren, dan een soak fase bij 180-200 graden om uniform te verwarmen, vervolgens reflow bij 240-260 graden waar het soldeer smelt en de balletjes contact maken met de pads, en ten slotte gecontroleerd afkoelen [17:27]. Dit hele proces moet perfect verlopen omdat er geen visuele manier is om achteraf te verifiëren dat alle 200+ BGA verbindingen correct zijn.

De Triomf

Na uren zorgvuldig werk werd het gerepareerde moederbord aangesloten op een functioneel scherm en batterij. De technicus schakelde de telefoon in en het Apple-logo verschijnt op het scherm [22:23]! Dit logo betekende veel meer dan alleen een visuele bevestiging. Het bewees dat de display IC correct communiceerde met de processor, alle beeldcircuits functioneerden, de gerepareerde spoel zijn werk deed, en de BGA installatie succesvol was.

Voor de klant betekende dit:

• Toegang tot foto's, video's en berichten

• Mogelijkheid om een backup te maken via iTunes/Finder

• Mogelijk zelfs volledige telefoon functionaliteit

• Van hopeloos naar volledig hersteld

Het scherm toonde vervolgens het recovery mode scherm, wat normaal is voor een telefoon die lang niet aan is geweest en hardware reparaties heeft ondergaan. Na activatie via computer kon de eigenaar alle data veiligstellen.

Waarom Deze Aanpak Superieur Is

Deze reparatie demonstreert de kracht van systematische diagnostiek boven symptoombestrijding. De eerste technicus had gefocust op het vervangen van de display IC zelf, maar de werkelijke oorzaak lag in een defecte spoel in het onderliggende circuit. Door elke stap methodisch te testen en te meten in plaats van aannames te maken, kon de tweede technicus de root cause vinden waar de eerste faalde.

Het verschil tussen board-level repair en andere data recovery methoden is significant. Bij chip transplantatie, waarbij CPU, NAND en EEPROM naar een donor board worden verplaatst, is het succespercentage slechts 60-80% en de kosten lopen op tot €450-650. Bij chip-off recovery, waarbij de NAND chip direct wordt uitgelezen, is het succespercentage nog lager door encryptie en is de methode destructief. Board repair zoals in deze video is non-destructief, behoudt de originele NAND flash intact, en heeft hogere succespercentages omdat er minder manipulatie is van kritieke componenten.

Praktische Inzichten voor Reparateurs

De tools die nodig zijn voor dit niveau van reparatie vertegenwoordigen een significante investering. Een complete micro-soldering setup kost tussen €5.000 en €15.000 en omvat een stereomicroscoop, hot air rework station, soldering station met micro-tips, DC power supply, multimeter en ultrasonic cleaner. Daarnaast zijn er verbruiksmaterialen nodig zoals soldeer, flux, soldeerpasta en isopropanol.

Essentiële vaardigheden:

• Micro-soldering technieken voor componenten van 0.1mm

• Elektrische diagnostiek met multimeter (continuïteit, diode mode, weerstand)

• Werken onder microscoop bij 20-50x vergroting

• Begrip van circuits, power distribution en data flow in moderne smartphones

Ondanks de hoge initiële investering zijn de business opportuniteiten aanzienlijk. Deze high-value reparaties kosten klanten €300-450 voor board repair of €450-650 voor data recovery met chip transplant. Met duizenden toestellen per jaar die board-level issues hebben en weinig shops met deze expertise, kan een repair shop met deze capabilities zich duidelijk onderscheiden van de concurrentie.

De Grotere Context: Right to Repair en Duurzaamheid

Deze reparatie illustreert waarom de Right to Repair beweging zo belangrijk is. Apple biedt geen board-level repair services aan, dus hun "officiële" oplossing zou volledige device vervanging zijn voor €700-1.200. De oude device wordt dan e-waste. Met toegang tot schematics, genuine parts en diagnostic tools zouden meer technici deze reparaties kunnen uitvoeren en meer devices kunnen redden.

De milieu impact is aanzienlijk. Eén geredde iPhone betekent 70-100kg CO2 bespaard en waardevolle materialen zoals goud, platinum en zeldzame aarden blijven behouden. Wereldwijd worden jaarlijks meer dan 300 miljoen smartphones weggegooid en slechts 20% wordt gerecycled. Board-level repair kan helpen deze cijfers te verbeteren door toestellen te redden die anders als totaal verloren zouden worden beschouwd.

Conclusie: Wanneer Expertise het Verschil Maakt

Deze iPhone 14 Pro reparatie toont aan dat met de juiste kennis, tools en systematische aanpak, zelfs zwaar beschadigde devices kunnen worden gered. De telefoon was door een auto overreden, had een eerdere mislukte reparatiepoging ondergaan, en leek hopeloos. Toch maakte grondige diagnostiek met amperage draw analyse, diode mode metingen en circuit tracing het mogelijk om één defecte spoel te identificeren als de root cause.

De les voor reparateurs is duidelijk: meet altijd, neem nooit iets aan, en focus op de onderliggende oorzaak in plaats van symptomen. Voor consumenten betekent dit dat er hoop is op data recovery en device herstel, zelfs wanneer andere technici hebben opgegeven. En voor de planeet betekent het minder e-waste en duurzamer gebruik van waardevolle resources.

Bekijk de volledige reparatie:
Video: http://www.youtube.com/watch?v=h863q92Wkys
